深圳数控机床零件加工工艺分析、加工方案制定、夹具、刀具的选择

浏览:3708   时间:2021-03-06 12:38:44

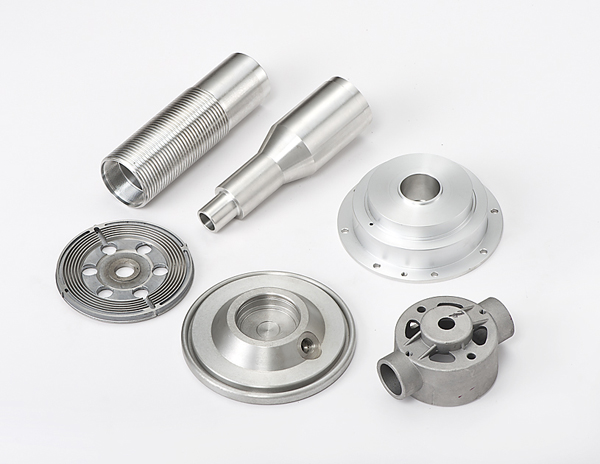

深圳数控车床加工根据被加工工件的材料、轮廓形状、加工精度等选用合适的机床,加工方案制定,确定零件的加工顺序,各工序所用刀具,夹具和切削用量等。

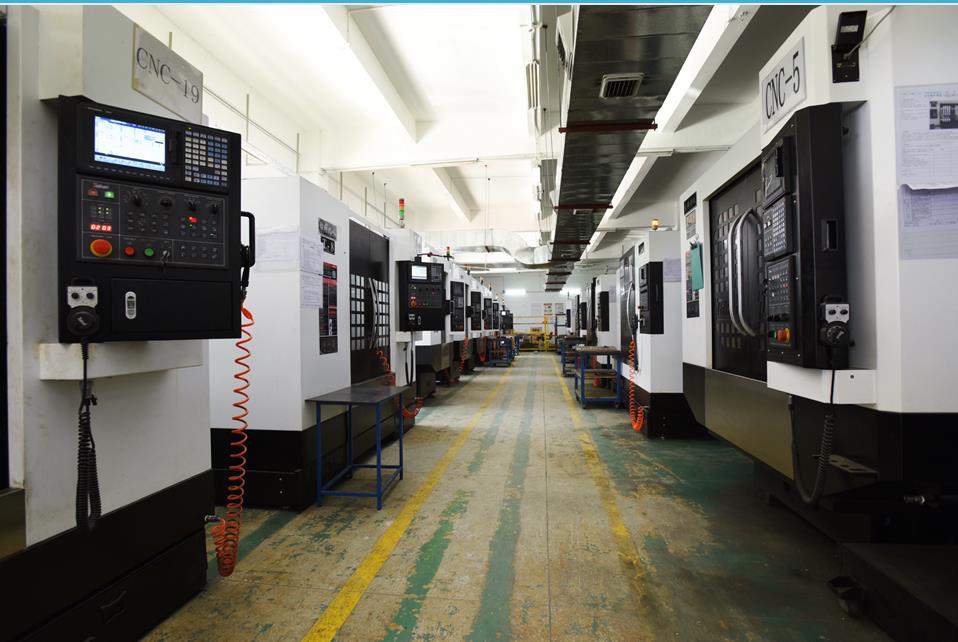

一、数控车床的选择:

联荣达实业在数控车床上加工零件时,一般有两种情况。

1、有零件图样和毛坯,要选择适合加工该零件的数控机床。
2、已经有了数控机床,要选择适合在该机床上加工的零件。


无论哪种情况,数控车床上加工零件时考虑的因素主要有,毛坯的材料和类、零件轮廓形状复杂程度、尺寸大小、加工精度、零件数量、热处理要求等。


总结有三点:
1、要保证加工零件的技术要求,加工出合格的产品。
2、有利于提高生产率。
3、尽可能降低生产成本(加工费用)。

二、数控车床加工零件工艺性分析
数控加工工艺性分析涉及面很广,在此联荣达实业仅从数控加工的可能性和方便性两方面加以分析。
(一) 零件图样上尺寸数据的给出应符合编程方便的原则
1.零件图上尺寸标注方法应适应数控加工的特点
在数控加工零件图上,应以同一基准引注尺寸或直接给出坐标尺寸。这种标注方法既便于编程,也便于尺寸之间的相互协调,在保持设计基准、工艺基准、检测基准与编程原点设置的一致性方面带来很大方便。由于零件设计人员一般在尺寸标注中较多地考虑装配等使用特性方面,而不得不采用局部分散的标注方法,这样就会给工序安排与数控加工带来许多不便。由于数控加工精度和重复定位精度都很高,不会因产生较大的积累误差而破坏使用特性,因此可将局部的分散标注法改为同一基准引注尺寸或直接给出坐标尺寸的标注法。
2.构成零件轮廓的几何元素的条件应充分
在手工编程时要计算基点或节点坐标。在自动编程时,要对构成零件轮廓的所有几何元素进行定义。因此在分析零件图时,要分析几何元素的给定条件是否充分。如圆弧与直线,圆弧与圆弧在图样上相切,但根据图上给出的尺寸,在计算相切条件时,变成了相交或相离状态。由于构成零件几何元素条件的不充分,使编程时无法下手。遇到这种情况时,应与零件设计者协商解决。
(二) 零件各加工部位的结构工艺性应符合数控加工的特点
1) 零件的内腔和外形最好采用统一的几何类型和尺寸。这样可以减少刀具规格和换刀次数,使编程方便,生产效益提高。
2) 内槽圆角的大小决定着刀具直径的大小,因而内槽圆角半径不应过小。零件工艺性的好坏与被加工轮廓的高低、转接圆弧半径的大小等有关。
3) 零件铣削底平面时,槽底圆角半径r不应过大。
4) 应采用统一的基准定位。在数控加工中,若没有统一基准定位,会因工件的重新安装而导致加工后的两个面上轮廓位置及尺寸不协调现象。因此要避免上述问题的产生,保证两次装夹加工后其相对位置的准确性,应采用统一的基准定位。
零件上最好有合适的孔作为定位基准孔,若没有,要设置工艺孔作为定位基准孔(如在毛坯上增加工艺凸耳或在后续工序要铣去的余量上设置工艺孔)。若无法制出工艺孔时,最起码也要用经过精加工的表面作为统一基准,以减少两次装夹产生的误差。此外,还应分析零件所要求的加工精度、尺寸公差等是否可以得到保证、有无引起矛盾的多余尺寸或影响工序安排的封闭尺寸等。



三、加工方法的选择与加工方案的确定
(一)加工方法的选择
加工方法的选择原则是保证加工表面的加工精度和表面粗糙度的要求。由于获得同一级精度及表面粗糙度的加工方法一般有许多,因而在实际选择时,要结合零件的形状、尺寸大小和热处理要求等全面考虑。例如,对于IT7级精度的孔采用镗削、铰削、磨削等加工方法均可达到精度要求,但箱体上的孔一般采用镗削或铰削,而不宜采用磨削。一般小尺寸的箱体孔选择铰孔,当孔径较大时则应选择镗孔。此外,还应考虑生产率和经济性的要求,以及工厂的生产设备等实际情况。常用加工方法的经济加工精度及表面粗糙度可查阅有关工艺手册。
(二)加工方案确定的原则
零件上比较精密表面的加工,常常是通过粗加工、半精加工和精加工逐步达到的。对这些表面仅仅根据质量要求选择相应的最终加工方法是不够的,还应正确地确定从毛坯到最终成形的加工方案。确定加工方案时,首先应根据主要表面的精度和表面粗糙度的要求,初步确定为达到这些要求所需要的加工方法。例如,对于孔径不大的IT7级精度的孔,最终加工方法取精铰时,则精铰孔前通常要经过钻孔、扩孔和粗铰孔等加工。



四、刀具的选择与切削用量的确定
(一) 刀具的选择
刀具的选择是数控加工工艺中重要内容之一,它不仅影响机床的加工效率,而且直接影响加工质量。编程时,选择刀具通常要考虑机床的加工能力、工序内容、工件材料等因素。与传统的加工方法相比,数控加工对刀具的要求更高。不仅要求精度高、刚度好、耐用度高,而且要求尺寸稳定、安装调整方便。这就要求采用新型优质材料制造数控加工刀具,并优选刀具参数。
选取刀具时,要使刀具的尺寸与被加工工件的表面尺寸和形状相适应。生产中,平面零件周边轮廓的加工,常采用立铣刀。铣削平面时,应选硬质合金刀片铣刀;加工凸台、凹槽时,选高速钢立铣刀;加工毛坯表面或粗加工孔时,可选镶硬质合金的玉米铣刀。选择立铣刀加工时,刀具的有关参数,推荐按经验数据选取。曲面加工常采用球头铣刀,但加工曲面较平坦部位时,刀具以球头顶端刃切削,切削条件较差,因而应采用环形刀。在单件或小批量生产中,为取代多坐标联动机床,常采用鼓形刀或锥形刀来加工飞机上一些变斜角零件加镶齿盘铣刀,适用于在五坐标联动的数控机床上加工一些球面,其效率比用球头铣刀高近十倍,并可获得好的加工精度。
在加工中心上,各种刀具分别装在刀库上,按程序规定随时进行选刀和换刀工作。因此必须有一套连接普通刀具的接杆,以便使钻、镗、扩、铰、铣削等工序用的标准刀具,迅速、准确地装到机床主轴或刀库上去。作为编程人员应了解机床上所用刀杆的结构尺寸以及调整方法,调整范围,以便在编程时确定刀具的径向和轴向尺寸。目前我国的加工中心采用TSG工具系统,其柄部有直柄(三种规格)和锥柄(四种规格)两种,共包括16种不同用途的刀。
(二) 切削用量的确定
切削用量包括主轴转速(切削速度)、背吃刀量、进给量。对于不同的加工方法,需要选择不同的切削用量,并应编入程序单内。合理选择切削用量的原则是,粗加工时,一般以提高生产率为主,但也应考虑经济性和加工成本;半精加工和精加工时,应在保证加工质量的前提下,兼顾切削效率、经济性和加工成本。具体数值应根据机床说明书、切削用量手册,并结合经验而定。
